Pályázat

„PLC vezérelt automata hidraulikus munkahenger tesztpad innovatív prototípusának kifejlesztése”



GINOP-2.1.2-8-1-4-16-2017-00068

A HIDRA Technológiai Szolgáltató Korlátolt Felelősségű Társaság 60.416.400 Ft támogatást nyert a „Vállalatok K+F+I tevékenységének támogatása kombinált hiteltermék keretében” c. pályázati kiíráson. A megítélt támogatás a projekt összköltségének 55%-a volt.



Jelen projekt keretén belül 1 darab CU 730 RD/4000 Univerzális esztergát, 1 darab Turnado 280/2000 esztergát szereztünk be, valamint a kutatás-fejlesztési folyamatokhoz szükséges szolgáltatásokat, amelynek eredményeképpen kifejlesztésre került a PLC vezérelt automata hidraulikus munkahenger tesztpad, amellyel emberi beavatkozás nélkül, intelligensen tudja ellenőrizni a munkahengereket és ISO 10100 szabvány szerinti ellenőrzési dokumentációt készít.



A fejlesztéssel kifejlesztésre került egy olyan piacképes prototípus, amely intelligensen tudja ellenőrizni a munkahengereket, emberi beavatkozás nélkül. Az automatikusan elvégzett teszt során feltárja a munkahenger esetleges hibáit, majd erről végellenőrzési jegyzőkönyvet állít ki.

A projekt 2021.10.31-én került befejezésre.

A pályázatot készítette a Forrás Centrum Kft. pályázatíró cég.

ABSZTRAKT

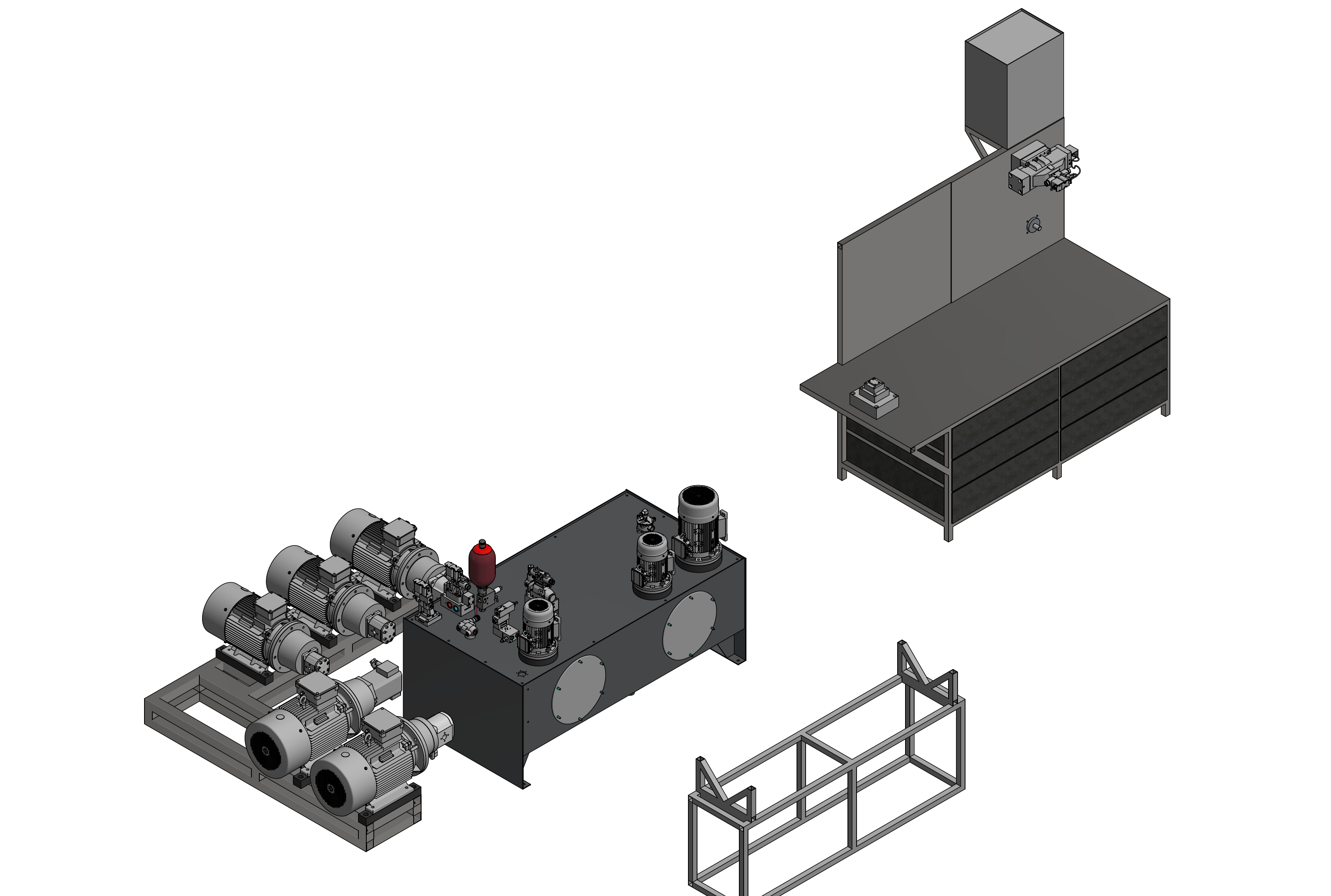

A pályázat keretein belül egy PLC vezérelt automatikus hidraulika munkahenger tesztpad prototípus valósult meg. A prototípus egy intelligens automata ellenőrző rendszer amely mechanikai és fizikai szabályok alapján vizsgálja a rákötött munkahengert. A tesztelendő munkahenger rögzítésre majd összekötésre kerül a tesztpaddal, majd a tesztüzem elindítása előtt a munkahenger és az ügyfél adatait rögzíteni kell a rendszerben, majd a munkahenger munkakörülményeit szimuláló értékeket megadni (nyomásérték, lökethossz, stb.) Ezek után a tesztpad elindítja az emberi beavatkozás nélküli tesztet amelyet a kezelő figyelemmel kísér, a gép által nem monitorozható eseményeket keresve. Ilyen például a folyamatos nyomás alatt akadozva mozgó munkahenger. A tesztről ezek utána a gépe automatikusan jegyzőkönyvet nyomtat ami megfelel az ISO10100 szabványnak.

Műszaki-szakmai eredmények

A megépített PLC vezérelt automatikus hidraulika munkahenger tesztpad egyedülállóságát az adja, hogy emberi beavatkozás nélkül képes a munkahenger tesztelésére ISO:10100 szabvány alapján és az eredményről jegyzőkönyvet ad, ezt egészen 700 bar nyomáson is. A PLC vezérléssel teljes mértékben biztosítjuk hogy emberi figyelmetlenségből eredő hiba ne befolyásolja a munkahengerek teszteredményét. Nagy fokú precizitás és nyomon követhetőség érhető el így. Az ipari környezetben működő pneumatikus és hidraulikus munkahengerek tesztelésére javítására, gyártására szolgáló berendezés együttes. A kifejlesztett rendszer a különböző feladatokra, célokra és terhelésekre gyártott berendezéseknél használatos eltérő méretű, felfogatású és különböző nyomástartományokban dolgozó munkahengerek tesztelésére is alkalmas. A rendszernek a szerviztevékenység első ill. utolsó fázisaként alkalmazott tesztelés során könnyen átállíthatóvá, az eltérő feladatoknak megfelelő paraméterek kiválasztása és beállítása után képes annak tetszőleges ideig történő automatikus próbaüzemi tesztelésére, valamint az igényeknek megfelelően kézi működtetésű ellenőrzésére. Automatikus működtetés esetén a rendszernek szimulálja az üzemelés során fellépő terheléseket és végállásokat tesztelve a feszítő munkahengerbe beépített tömítések, csatlakozások, hidroakkumulátor(ok), manométerek, porlehúzók és a szárvédő gumiharmonikák, stb. működését és megfelelőségét. Kézi működtetés esetén a gépkezelő biztosítja az egyes lépések, működési fázisok egyszerű előidézését és beállítását, különböző helyzetekben és nyomásértékeknél történő megállítására. Kézi működtetés során ill. az automatikus vagy a kézi működtetés végén a szerviz szakembereinek meg kell vizsgálniuk a munkahenger megfelelőségét valamint az abban bekövetkezett változásokat.
