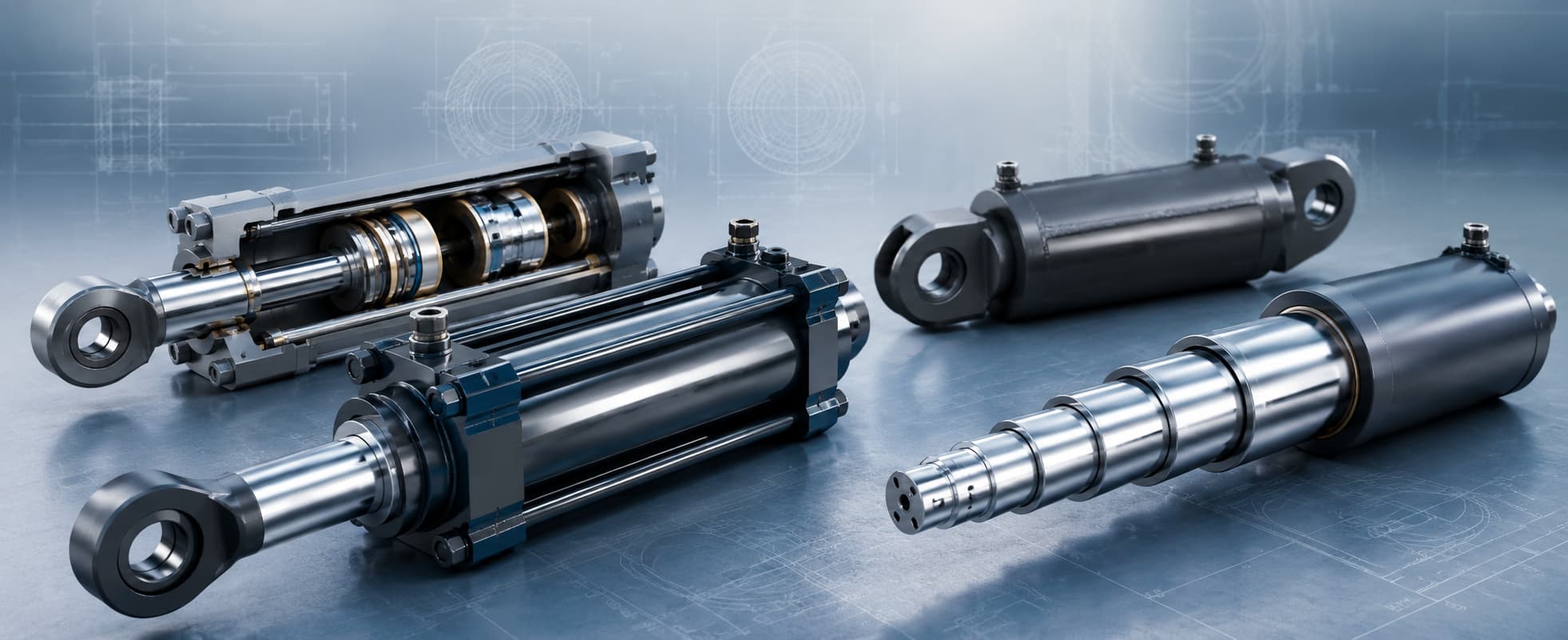

Hidraulikus munkahenger típusai

A hidraulikus munkahenger a hidraulikus rendszerek egyik legfontosabb végrehajtó eleme. Feladata, hogy a hidraulikus energiát egyenes vonalú, mechanikai mozgássá alakítsa, és ezzel nagy erőt fejtsen ki kis beépítési méret mellett.

Ezen az oldalon bemutatjuk a hidraulikus munkahengerek fő típusait, szerkezeti részeit, működési módjait és beépítési lehetőségeit. Ha meglévő munkahenger javításához, felújításához, azonosításához vagy újragyártásához keres megoldást, a cikk végén összefoglaltuk, milyen adatokat érdemes elküldenie ajánlatkéréshez.

Mi a hidraulikus munkahenger?

A hidraulikus munkahenger olyan lineáris hidraulikus végrehajtó elem, amely nyomás alatt álló folyadék segítségével egyenes vonalú mozgást és nagy erőkifejtést hoz létre. A munkahenger a dugattyúrúd mozgatásával terhet emel, tol, húz, présel, billent vagy pozicionál.

Hidraulikus munkahengereket használnak többek között ipari gépekben, présekben, emelőberendezésekben, mezőgazdasági gépekben, anyagmozgató rendszerekben, célgépekben, hulladékkezelő berendezésekben és számos egyedi gépészeti alkalmazásban.

A hidraulikus munkahenger alkalmazásának előnyei

• nagy erőátvitel viszonylag kis beépítési méret mellett,
• egyszerű és robusztus szerkezeti kialakítás,
• kialakítástól függően húzó- és nyomóerő átadására is alkalmas,
• a löket mentén egyenletes, jól szabályozható mozgást biztosít,
• ipari környezetben is tartós és javítható megoldás,
• sok esetben gazdaságosabban felújítható, mint amennyibe egy új munkahenger beszerzése kerülne.

Hidraulikus munkahenger főbb részei

A munkahenger pontos felépítése a típustól és az alkalmazástól függ, de a legfontosabb szerkezeti egységek jellemzően az alábbiak.

Hidraulikus munkahengerek csoportosítása

A munkahengereket több szempont szerint lehet csoportosítani: működés, kialakítás, építési mód és felerősítési mód szerint. Ezek ismerete javításnál, csere esetén és egyedi munkahenger gyártásánál is fontos.

Működés szerint

Egyszeres működésű hidraulikus munkahenger

Az egyszeres működésű munkahenger csak az egyik irányban végez hidraulikus erőkifejtést. A visszatérés történhet rugóval, külső terheléssel vagy a gép saját mechanikájával. Gyakori megoldás emelő, billentő vagy egyszerűbb mozgatási feladatoknál.

Kettős működésű hidraulikus munkahenger

A kettős működésű munkahenger mindkét irányban hidraulikusan működtethető. Toló- és húzóirányban is vezérelhető mozgást biztosít, ezért ipari gépekben, présekben, célgépekben és pontosabb pozicionálást igénylő alkalmazásokban gyakori.

• egyszeres működésű hidraulikus munkahenger
• kettős működésű hidraulikus munkahenger

Kialakítás szerint

• búvárdugattyús munkahenger
  • ütköző nélküli kivitel,
  • belső ütközős kivitel.
• rugó-visszatérítéses munkahenger
  • húzó kivitel,
  • nyomó kivitel.
• differenciáldugattyús, kettős működésű munkahenger
• átmenő dugattyúrudas munkahenger,
• gyorsjáratú munkahenger,
• tandem munkahenger,
• teleszkópos munkahenger.

Építési mód szerint

• pálcás munkahenger,
• menetes munkahenger,
• hegesztett munkahenger,
• biztosítógyűrűs munkahenger.

Az építési mód javításnál különösen fontos, mert meghatározza a szétszerelhetőséget, a javítási lehetőségeket és sok esetben a felújítás gazdaságosságát is.

Beépítési és felerősítési mód szerint

A munkahenger felerősítése a gép kialakításától, a terhelés irányától, a mozgáspályától és a rendelkezésre álló beépítési helytől függ.

Felerősítés a hengertesten

• perselyes,
• gömbcsuklós,
• gömbfejes,
• villás,
• elől peremes, hengerfejen rögzített,
• hátul peremes, hengerfenéken rögzített,
• lengőcsapos,
• talpas.

Felerősítés a dugattyúrúd végén

• menetes,
• gömbvégű,
• rúdfejes,
• perselyes,
• gömbcsuklós,
• villás.

Mikor javítható egy hidraulikus munkahenger?

A hidraulikus munkahenger javítása sok esetben gazdaságosabb megoldás, mint az új alkatrész beszerzése, különösen nagyobb méretű, egyedi vagy hosszú szállítási idejű munkahengereknél.

Jellemzően javítható vagy felújítható a munkahenger, ha:

• szivárog az olaj a dugattyúrúd vagy a hengerfej környékén,
• elöregedtek vagy megsérültek a tömítések,
• a dugattyúrúd kopott, rozsdás, karcos vagy sérült,
• a vezetőelemek, perselyek vagy tömítőfelületek elkoptak,
• a munkahenger nem tartja a nyomást,
• a mozgás akadozik vagy egyenetlenné vált,
• a henger szerkezeti elemei még gazdaságosan javíthatók.

Részletesebb információt a javítási lehetőségekről itt talál: munkahenger javítás és felújítás.

Mikor érdemes újragyártani a munkahengert?

Újragyártásra akkor lehet szükség, ha a munkahenger erősen sérült, a gyári alkatrész már nem elérhető, az azonosítás bizonytalan, vagy a szállítási idő túl hosszú lenne. Egyedi gépeknél, régebbi berendezéseknél és speciális beépítési méreteknél az újragyártás gyakran gyorsabb és üzembiztosabb megoldás.

Újragyártás jöhet szóba például akkor, ha:

• nincs gyári cikkszám vagy az alkatrész már nem beszerezhető,
• a henger méretei vagy felfogatása egyedi,
• a dugattyúrúd, hengercső vagy hengerfenék súlyosan sérült,
• a javítás költsége megközelíti az újragyártás költségét,
• a gép állásideje miatt gyors, műszaki alapon megtervezett megoldásra van szükség.

Egyedi munkahenger gyártással kapcsolatban itt talál bővebb információt: hidraulikus munkahenger gyártás.

Milyen adatokat küldjön ajánlatkéréshez?

Ahhoz, hogy gyorsabban és pontosabban tudjunk segíteni munkahenger javításban, felújításban vagy gyártásban, érdemes az alábbi adatokat elküldeni.

• fotó a teljes munkahengerről,
• fotó a csatlakozásokról és a rögzítési pontokról,
• dugattyúrúd átmérő,
• henger külső átmérő vagy hengercső méret,
• löket,
• teljes hossz becsukott és nyitott állapotban,
• rögzítési mód és csapszemek méretei,
• csatlakozók mérete és típusa, ha ismert,
• üzemi nyomás, ha rendelkezésre áll,
• a hiba rövid leírása: szivárog, nem tart, megszorul, görbe, sérült, lassú vagy akadozik.

Sorozatgyártott hidraulikus munkahengerekkel és katalógustermékekkel kapcsolatban a hidraulikawebaruhaz.hu oldalon is talál további információkat.
