Bosch Rexroth 4WE6 irányváltó szelep – Választási és kiváltási segédlet

Bosch Rexroth · NG6 / CETOP 3 · 4WE6

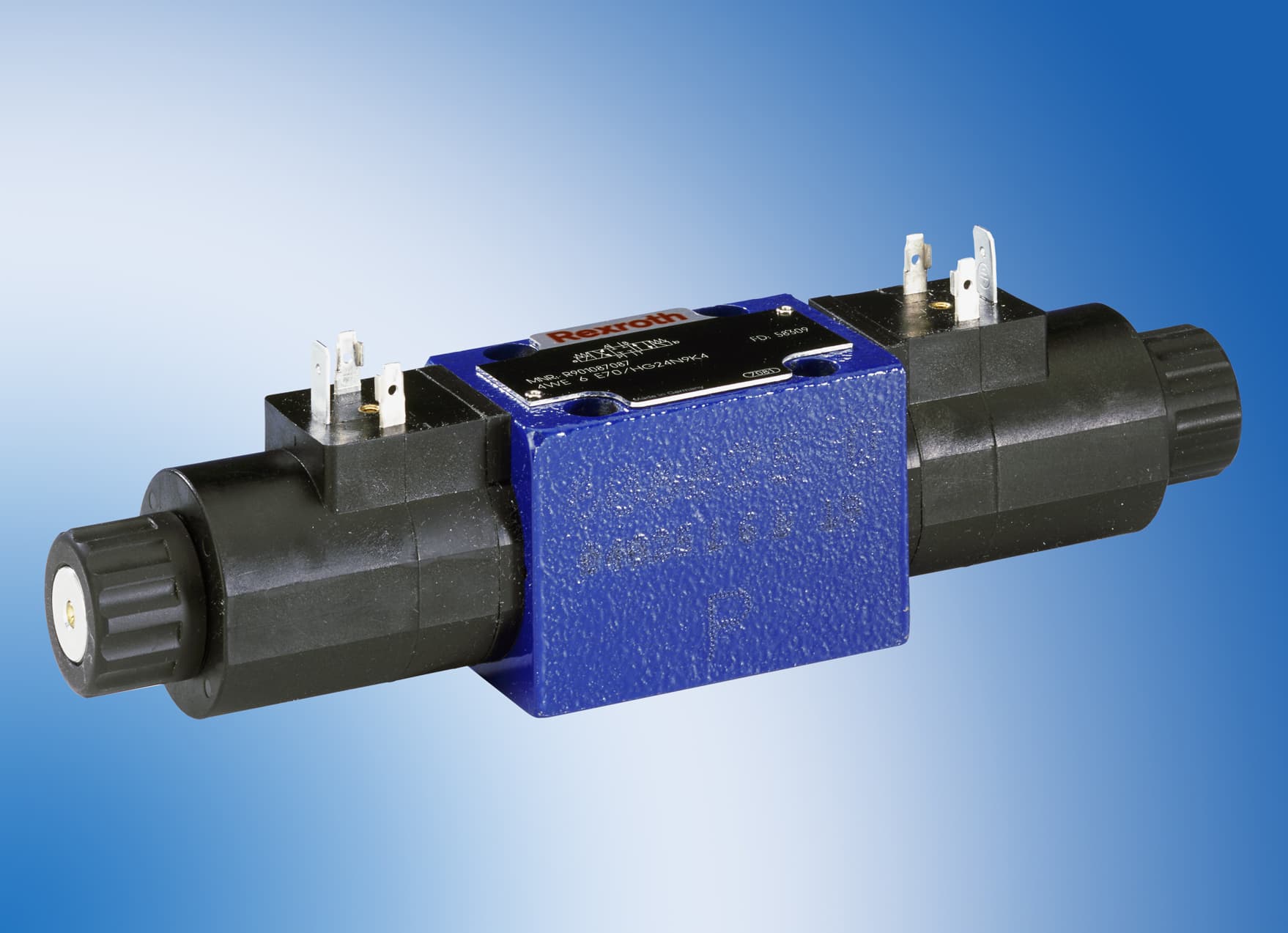

Bosch Rexroth 4WE6 irányváltó szelep

4WE6 szelepet keres, kiváltana egy régi Rexroth típust, vagy nem biztos a pontos rendelési kódban?
Küldje el a típustáblát vagy a szelep fotóját, és segítünk beazonosítani a megfelelő kivitelt.

Méret
NG6
CETOP 3 / D03

Max. nyomás
350 bar
P, A, B ágakon

Max. térfogatáram
80 l/min
DC kivitel esetén

Csatlakozási kép
ISO 4401
03-02-0-05

Mi az a Bosch Rexroth 4WE6 szelep?

A Bosch Rexroth 4WE6 egy közvetlen működtetésű, elektromágneses vezérlésű
hidraulikus irányváltó szelep. Feladata a hidraulikaolaj áramlási irányának vezérlése:
munkahenger, hidromotor vagy más hidraulikus fogyasztó indítása, megállítása és irányváltása.

A 4WE6 szelepcsalád 3/2-, 4/2- és 4/3-utas kivitelben érhető el. A szelep NG6 méretű,
ISO 4401-03-02-0-05 csatlakozási képpel rendelkezik, ezért ipari hidraulikus rendszerekben,
gépegységekben, tápegységekben és gyártóberendezésekben gyakran alkalmazott típus.

A gyakorlatban a „4WE6” önmagában még nem elég a pontos rendeléshez. A szelep kiválasztásánál
számít a kapcsolási kép, a feszültség, a csatlakozó típusa, a rugó-visszatérítés, a kézi működtetés,
a tömítés anyaga és több speciális opció is.

Mikor keresnek nálunk 4WE6 irányváltó szelepet?

Meghibásodott a szelep
Nem vált, beragad, lassan kapcsol, nem tartja a kívánt funkciót.
Nem működik a mágnes
Tekercshiba, csatlakozóhiba vagy vezérlési probléma gyanúja.
Régi típust kell kiváltani
Bosch Rexroth vagy régebbi Rexroth szelep helyett kell megfelelő megoldás.
Nem olvasható a típustábla
A gépen lévő szelep azonosítása fotó vagy részleges kód alapján.
Csak alkatrész kellene
Tekercs, csatlakozó, tömítés vagy kézi működtető beazonosítása.
Gyors ajánlat kell
Beszerzés, kiváltás, műszaki ellenőrzés és szállítási lehetőség.

Bosch Rexroth 4WE6 főbb műszaki adatok

JellemzőÉrték / kivitelMegjegyzés
SzeleptípusElektromágneses irányváltó szelepKözvetlen működtetésű kivitel
MéretNG6 / CETOP 3 / D03Gyakori ipari szabványméret
Kivitel3/2, 4/2 vagy 4/3Kapcsolási képtől függően
Csatlakozási képISO 4401-03-02-0-05NFPA D03 megfelelőség
Max. üzemi nyomás350 barP, A, B ágakon standard kivitelben
Max. T ág nyomásDC: 210 bar / AC: 160 barKiviteltől függően ellenőrizendő
Max. térfogatáramDC: 80 l/min / AC: 60 l/minKapcsolási képtől és nyomástól függhet
Széria6X60–69 között változatlan beépítési méretek

4WE6 rendelési kód dekóder

Bosch Rexroth 4WE6 rendelési kód magyarázat

A Bosch Rexroth 4WE6 szelep pontos rendelési kódja több műszaki információt tartalmaz:
a szelepméretet, kapcsolási képet, szériát, feszültséget, csatlakozót, kézi működtetést,
tömítést és speciális opciókat. Ezért kiváltásnál nem elég annyit tudni, hogy „4WE6”.

Példa rendelési kód
4WE6E6X/EG24N9K4

Ez egy gyakori, 24 V DC feszültségű, K4 csatlakozós, NG6 méretű Rexroth irányváltó szelep példakódja.
A tényleges kiváltást mindig a teljes kód és a gép működése alapján kell ellenőrizni.

KódrészletPéldaJelentésMiért fontos?
013 vagy 4Főcsatlakozások száma3/2 vagy 4/2, 4/3 funkciók miatt lényeges
02WEElektromágneses irányváltó szelepA szelepcsalád azonosítása
036NG6 / CETOP 3 méretBeépítési méret, alaplap kompatibilitás
04E, J, H, G stb.Kapcsolási kép / tolattyúfunkcióEttől függ, mit kapcsol össze a szelep
056XSzéria60–69 között változatlan beépítési méret
06üres / O / OFRugó-visszatérítés, rugó nélkül, reteszelveÁramtalanított állapotban másképp viselkedik
07ENagy teljesítményű nedves mágnesMágneskivitel azonosítása
08G24 / W230FeszültségRossz feszültséggel a szelep nem használható
09N / N9 / N4Kézi működtetésKarbantartásnál és beépítésnél fontos
10J3 / J5KorrózióvédelemKültéri vagy agresszívebb környezetnél számít
11K4 / K40 / C4 / DLElektromos csatlakozóA meglévő kábelezéshez illeszkednie kell
14B10 / H10 / R10 stb.FojtóbetétKapcsolási folyamat és teljesítményhatár miatt fontos
17üres / V / MH / MTTömítésanyag / speciális közegOlaj, HFC közeg, hőmérséklet miatt kritikus
20SO407Csökkentett elektromos teljesítményfelvételHőterhelés és energiafelvétel csökkentése
Fontos: a rendelési kód opciói nem kombinálhatók korlátlanul. Egyes kézi működtetések, korrózióvédelmek,
feszültségek, csatlakozók vagy speciális kivitelek csak meghatározott feltételekkel rendelhetők. Kiváltás előtt mindig ellenőrizni kell a teljes típust.

4WE6 kiválasztási segédlet

Az alábbi táblázatok segítenek értelmezni a 4WE6 szelep legfontosabb rendelési opcióit.
Ha nem biztos a pontos kivitelben, ne próbálja katalógusból „kitalálni”: küldje el a típustáblát,
és segítünk beazonosítani.

1. Kapcsolási kép / tolattyújelölés

A kapcsolási kép határozza meg, hogy a szelep a P, T, A és B ágakat milyen helyzetben hogyan köti össze.
Ez a kiváltás egyik legfontosabb pontja.

A
A73
B
B73
C
C46
D
D46
D73
E
E73
E1-
F
G
G73
H
H73
J
J73
L
M
P
Q
R
R73
T
U
V
W
W73
Kiváltási szabály: a kapcsolási képet nem szabad érzésre cserélni. Két azonos méretű NG6 szelep
teljesen más gépmozgást eredményezhet, ha eltérő a tolattyúfunkció.

2. Rugó-visszatérítés, rugó nélküli és reteszelt kivitel
JelölésKivitelMagyarázat
nincs külön jelölésRugó-visszatérítésÁramtalanítás után a rugó visszaállítja a szelepet alaphelyzetbe vagy középhelyzetbe.
ORugó nélkülÁramtalanított állapotban nincs meghatározott alaphelyzet. Csak bizonyos kapcsolási képeknél alkalmazható.
OFRugó nélkül, reteszelésselA reteszelés az adott kapcsolási helyzetben tartja a tolattyút, így nem kell folyamatosan áram alatt tartani a mágnest.

3. Feszültségváltozatok

DC feszültségek

  • G12 – 12 V DC
  • G24 – 24 V DC
  • G26 – 26 V DC
  • G48 – 48 V DC
  • G96 – 96 V DC
  • G110 – 110 V DC
  • G125 – 125 V DC
  • G205 – 205 V DC
  • G220 – 220 V DC

AC feszültségek

  • W100 – 100 V AC
  • W110 – 110 V AC
  • W120 / W120R – 120 V AC
  • W200 – 200 V AC
  • W230 / W230R – 230 V AC

Figyelem: a G24 és W230 nem felcserélhető. A szelep rendelése előtt mindig ellenőrizni kell a gép vezérlőfeszültségét.

4. Kézi működtetés opciók
JelölésKivitelMegjegyzés
nincs jelölésKézi működtetés nélkülHa a gépen nincs szükség helyi kézi kapcsolásra.
NKézi működtetésKarbantartási, tesztelési célokra.
N2Kis gombos kézi működtetésKözvetlen helyi működtetéshez.
N4Zárható kis gombos működtetésReteszelt kézi pozícióhoz, korlátozásokkal.
N5Zárható nagy gombos működtetésCsak bizonyos kiviteleknél alkalmazható.
N6Nagy gombos, nem zárható működtetésKézi kapcsolás kényelmesebb hozzáféréssel.
N7Zárható anyás kézi működtetésSpeciális üzemeltetési igényhez.
N9Rejtett kézi működtetésGyakori standard kivitel.
Fontos: a kézi működtetés nem biztonsági funkció. Magas tartályági nyomásnál vagy zárható kézi működtetésnél külön ellenőrzés szükséges.

5. Elektromos csatlakozók
K4
DIN EN 175301-803 szerinti 3 pólusú csatlakozó. Ipari gépeken nagyon gyakori.
K4K
Kiöntött csatlakozóalap tömítőelemmel.
K40
Deutsch DT04-2PA csatlakozó, mobil alkalmazásoknál gyakori.
C4
Junior Timer csatlakozó.
K72L / K73L
M12x1 csatlakozó zavarvédő diódával.
DL / DL1 / DK6L / DK24L
Központi csatlakozású változatok, kiviteltől függő visszajelzéssel és zavarvédelemmel.

6. Tömítés, korrózióvédelem és speciális opciók
JelölésJelentésMikor fontos?
nincs jelölésNBR tömítésÁltalános ásványolajos hidraulikus rendszerekben gyakori.
VFKM tömítésHőmérséklet, közegkompatibilitás vagy speciális olaj miatt lehet szükséges.
MHHFC közeghez, magasabb hőmérsékleti igényhez ajánlott kivitelTűzálló, víztartalmú hidraulikus folyadékoknál.
MTAlacsony hőmérsékletű kivitelHideg környezetben, speciális üzemi feltételeknél.
J3Javított korrózióvédelemKorróziós terhelésnek jobban kitett gépeknél.
J5Magas korrózióvédelemKültéri, nedvesebb vagy agresszívebb környezetnél.
SO407Csökkentett elektromos teljesítményfelvétel24 V DC, meghatározott csatlakozók és kivitelek esetén alkalmazható.

Gyakran keresett Bosch Rexroth 4WE6 kódformák

Az alábbi példák nem teljes rendelhető listát jelentenek, hanem gyakran előforduló keresési és beazonosítási mintákat.
Pontos ajánlatkéréshez mindig a teljes típustábla vagy rendelési kód szükséges.

4WE6E6X/EG24N9K4
4WE6J6X/EG24N9K4
4WE6D6X/EG24N9K4
4WE6C6X/EG24N9K4
4WE6G6X/EG24N9K4
4WE6H6X/EG24N9K4
4WE6E6X/EW230N9K4
4WE6J6X/EW230N9K4
4WE6D6X/EW230N9K4
4WE6C6X/EW230N9K4
4WE6E6X/EG24K4
4WE6E6X/EG24NK4

Nem találja pontosan a saját kódját?
Küldje el a típustáblát vagy a régi szelep fotóját. A részleges kód, csatlakozó, feszültség és beépítési környezet alapján
sok esetben beazonosítható a megfelelő Rexroth 4WE6 szelep vagy kiváltó megoldás.

Miért nem elég egy hasonló 4WE6 szelepet választani?

A 4WE6 szelepek azonos beépítési méret mellett eltérő kapcsolási képpel, feszültséggel, rugózással,
kézi működtetéssel, csatlakozóval és tömítéssel készülhetnek. Ez azt jelenti, hogy két szelep kívülről
nagyon hasonlónak tűnhet, mégsem helyettesíthető egymással automatikusan.

  • Eltérő kapcsolási kép: a munkahenger vagy hidromotor rossz irányba vagy rossz logikával működhet.
  • Eltérő feszültség: a mágnes nem kapcsol, túlmelegedhet vagy tönkremehet.
  • Eltérő csatlakozó: nem illeszkedik a meglévő kábelezéshez.
  • Eltérő rugózás vagy reteszelés: áramtalanított állapotban más lesz a szelep alaphelyzete.
  • Eltérő tömítés: közeg- vagy hőmérsékleti probléma jelentkezhet.

Mire kell figyelni 4WE6 szelep kiváltásánál?

A 4WE6 szabványos beépítési mérete miatt sok esetben fizikailag egyszerűen cserélhető,
de műszakilag nem szabad csak a méret alapján dönteni. A rossz kapcsolási kép vagy feszültség
géphibát, hibás működést vagy veszélyes mozgást okozhat.

1. Kapcsolási kép: E, J, H, G, D stb.
2. Feszültség: például G24 vagy W230
3. Csatlakozó: K4, K40, C4, DL stb.
4. Rugó-visszatérítés vagy reteszelés
5. Kézi működtetés típusa
6. Tömítés: NBR vagy FKM
7. Üzemi nyomás és térfogatáram
8. Gép működési logikája

Mikor elég alkatrészt cserélni?

  • mágnestekercs hiba esetén;
  • csatlakozó sérülésekor;
  • tömítésproblémánál;
  • kézi működtető hibájánál;
  • ha a vezérlés vagy kábelezés hibája kizárható.

Mikor indokolt komplett szelepcsere?

  • kopott vagy sérült tolattyú esetén;
  • berágódott szelepháznál;
  • jelentős belső szivárgásnál;
  • ismétlődő kapcsolási hibánál;
  • ha gyors, üzembiztos megoldás kell.

Mit küldjön ajánlatkéréshez?

Minél több adat áll rendelkezésre, annál gyorsabban lehet pontos típust, kiváltást vagy ajánlatot adni.

Típustábla fotója
Teljes rendelési kód
Csatlakozó fotója
Beépített szelep képe
Gép típusa
Hiba rövid leírása
Üzemi nyomás
Feszültség

Gyakori kérdések Bosch Rexroth 4WE6 szelepekről

Elég annyit tudni, hogy 4WE6?

Nem. A 4WE6 csak a szelepcsaládot és a méretet azonosítja. A pontos kivitelhez kell a teljes rendelési kód vagy a típustábla fotója.

A 4WE6E6X/EG24N9K4 gyakori típus?

Igen, a 24 V DC, K4 csatlakozós, NG6 méretű Rexroth irányváltó szelepek ipari gépeknél gyakoriak. A kapcsolási képet ettől még minden esetben ellenőrizni kell.

Lehet csak tekercset rendelni?

Bizonyos esetekben igen, de ehhez ellenőrizni kell a feszültséget, a csatlakozót, a tekercs kivitelét és a szelep pontos típusát.

Kiváltható más gyártó szelepével?

Sok esetben megoldható a kiváltás, de nem csak a beépítési méret számít. Ellenőrizni kell a kapcsolási képet, feszültséget, teljesítményhatárokat és az üzemi körülményeket is.

Bosch Rexroth 4WE6 szelepet keres?

Küldje el a típustáblát, rendelési kódot vagy a szelep fotóját. Segítünk beazonosítani a pontos kivitelt,
ellenőrizzük a kiváltási lehetőséget, és ajánlatot adunk.

Kapcsolódó hidraulika témák

Érdemes lehet megnézni kapcsolódó szolgáltatásainkat is:
hidraulika szerviz,
hidraulika szelep javítás,
hidraulika alkatrészek,
Bosch Rexroth alkatrészek.

Közvetlen segítségre van szüksége? Keresse illetékes kollégánkat.

Hidraulika tervezés, tápegység- és egyedi gépgyártás

Opavszki István
Műszaki vezető
+36209199912

Hidraulika szerviz, hibabejelentés

Macsuga Zoltán
Szervizvezető mérnök
+36205701299

Szerviz, javítás, helyszíni felmérés

Bognár Krisztián
Szervizmérnök
+36209666134

Ajánlatkérés, kereskedelmi egyeztetés

Kun Gábor
kereskedelmi vezető
+36209125668
